水閘、泵站、水電站

---

       水閘是控制水位、調節流量的低水頭水工建筑物，是農田水利中龍頭工程，常與堤壩、船閘、魚道、水站、抽水站等建筑物組成水利樞紐，以滿足防洪、排洪、航運、灌溉以及發電水利工程的需要。水閘是水工建筑物的主要建筑物。

       按水閘所承擔任務可分為：節制閘、進水閘、沖沙閘、分洪閘、擋潮閘、排水閘。

       水閘消能防沖過閘水流特點：出閘流速較大，紊動強烈。上游水位差較小。出流形式隨閘門開啟程序變化。一般采用底流消能方式。底流消能是利用水躍消能，將泄水建筑物泄出的急流轉變?yōu)榫徚?，以消除多余?dòng)能的消能方式。它主要是靠水躍產生的表面旋滾與底部主流間的強烈紊動、剪切和摻混作用。高流速的主流在底部。該法具有流態穩定、消能效果較好、對地質條件和尾水變幅適應性強以及水流霧化很小等優點，多用于低水頭、大流量、地質條件較差的泄水建筑物。但護坦較長，土石方開挖量和混凝土方量較大，工程造價較高。為防止護坦受巖基約束產生溫度裂縫，護坦面積大時應設置溫度伸縮縫。縫內必須設置止水，防止高速水流由縫隙鉆人護坦底部而產生脈動壓力掀起護坦。水閘基本采用此種消能方式。



       水閘以閘室為中心，按照先主后次、先重后輕、先深后淺、先高后矮的原則組織施工。水閘上游連接段：防沖槽、護底、鋪蓋、上游翼墻、上游護坡。閘室：閘墩、胸墻、閘門、岸墩、啟閉機、工作橋、交通橋、底板。下游連接段：護坦、海漫、防沖槽、下游翼墻、下游護坡、防沖槽、海漫底過濾層。拱形底板先墩后底板。

       水閘按照閘室結構分為開敞式、胸墻式、涵洞式。1、2級閘門使用年限50年，其他30年。

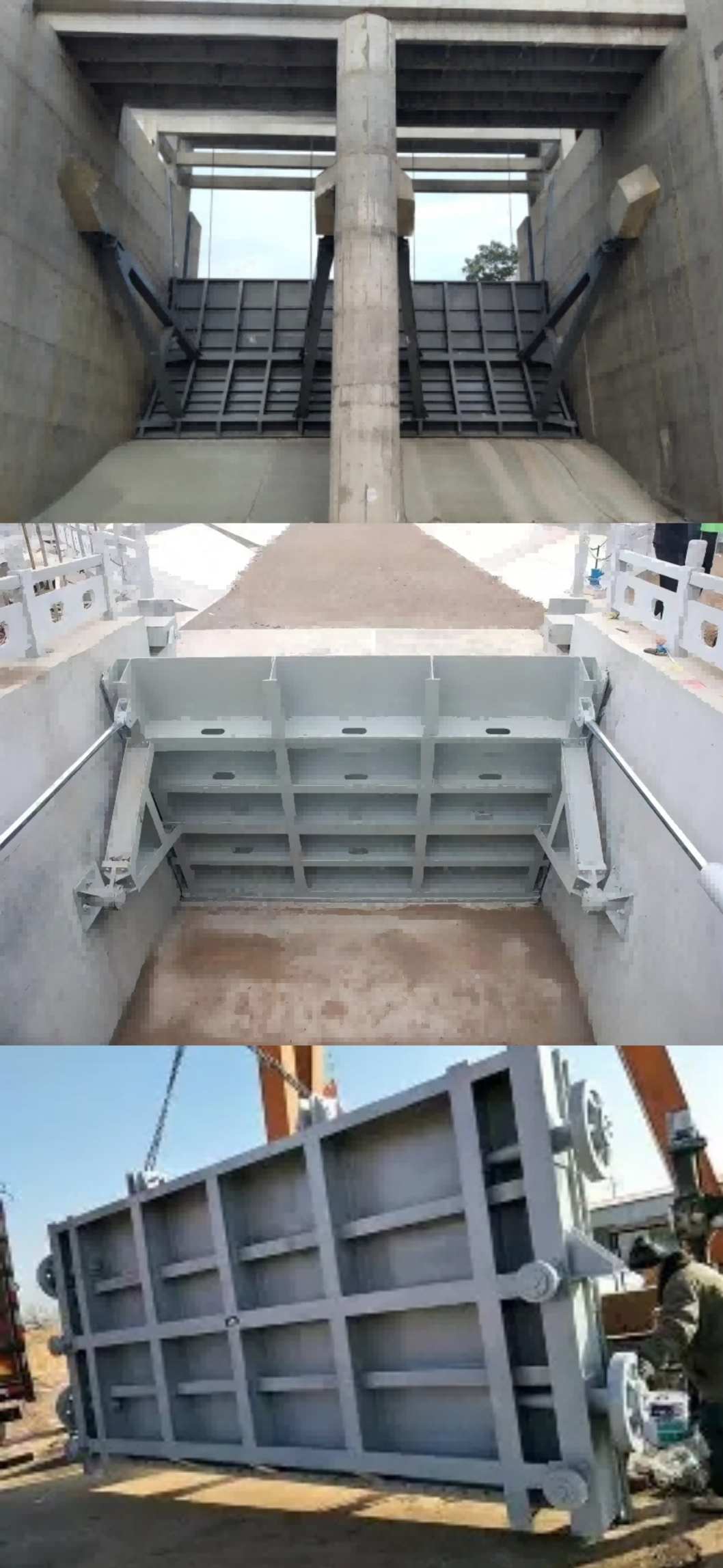

       閘門按照作用分為：檢修閘門、事故閘門、工作閘門、漏頂閘門、潛孔閘門。

       啟閉機按照結構方式分為固定卷?yè)P(yáng)機式、螺桿式、液壓式、輪盤式、移動式（門式、橋式、臺車式）。

       啟閉機實驗4種：①出廠前“空運轉試驗”；②空載實驗：未掛鋼絲繩和吊具前全程啟閉試驗和操作；③動載試驗：1.1倍額定荷載，檢驗提升機構、運行機構、制動機構的工作性能。④靜載試驗：1.25倍額定荷載，檢驗各部件和金屬結構的承載能力。

       閘門出廠銘牌:制造廠家、閘門名稱、生產許可證標識及編號、廠品型號和主要技術參數、制造日期、閘門中心位置和總重量。

       閘門安裝完畢后做全程啟閉試驗，要求①門頁：?jiǎn)?dòng)靈活無卡阻。②閘門關閉嚴密③漏水量不超過允許規定值。

       設備安裝前具備資料:與設備相關①設備安裝圖及技術資料②設備組裝圖及安裝使用說明書③設備及零件、備件清單；與設備安裝相關的④建筑物及管路圖紙⑤測量定位:基準線、基準點、水準高程點⑥建筑物及基礎驗收資料⑦基礎強度（＞70%）及沉降觀測資料

       設備安裝現場具備條件：①溫度不低于5℃，濕度不高于85%②建筑物具備防風防雨防塵照明通風條件③防火器具及安全保護設施，危化、易燃易爆專人使用、保管；防火、防爆、防毒設施，安裝與生產同一場所，有危險應采取隔離措施。④施工用水、電、氣、通訊、起重設備完善⑤基礎強度不低于70%，設備、零件、備件堆放整齊，安裝場地、通道清潔衛生。機組本體安裝應在安裝間、本體與臨體安裝間建筑物屋頂封閉后進行。

現場制造的承壓部件及連接件試驗：

       ①?gòu)?qiáng)度耐水壓試驗：1.5 倍額定工作壓力，15min；Pmin0.4MPa。

       ②嚴密性耐壓試驗：1.25倍額定工作壓力，30min；嚴密性最高工作壓力，8h。

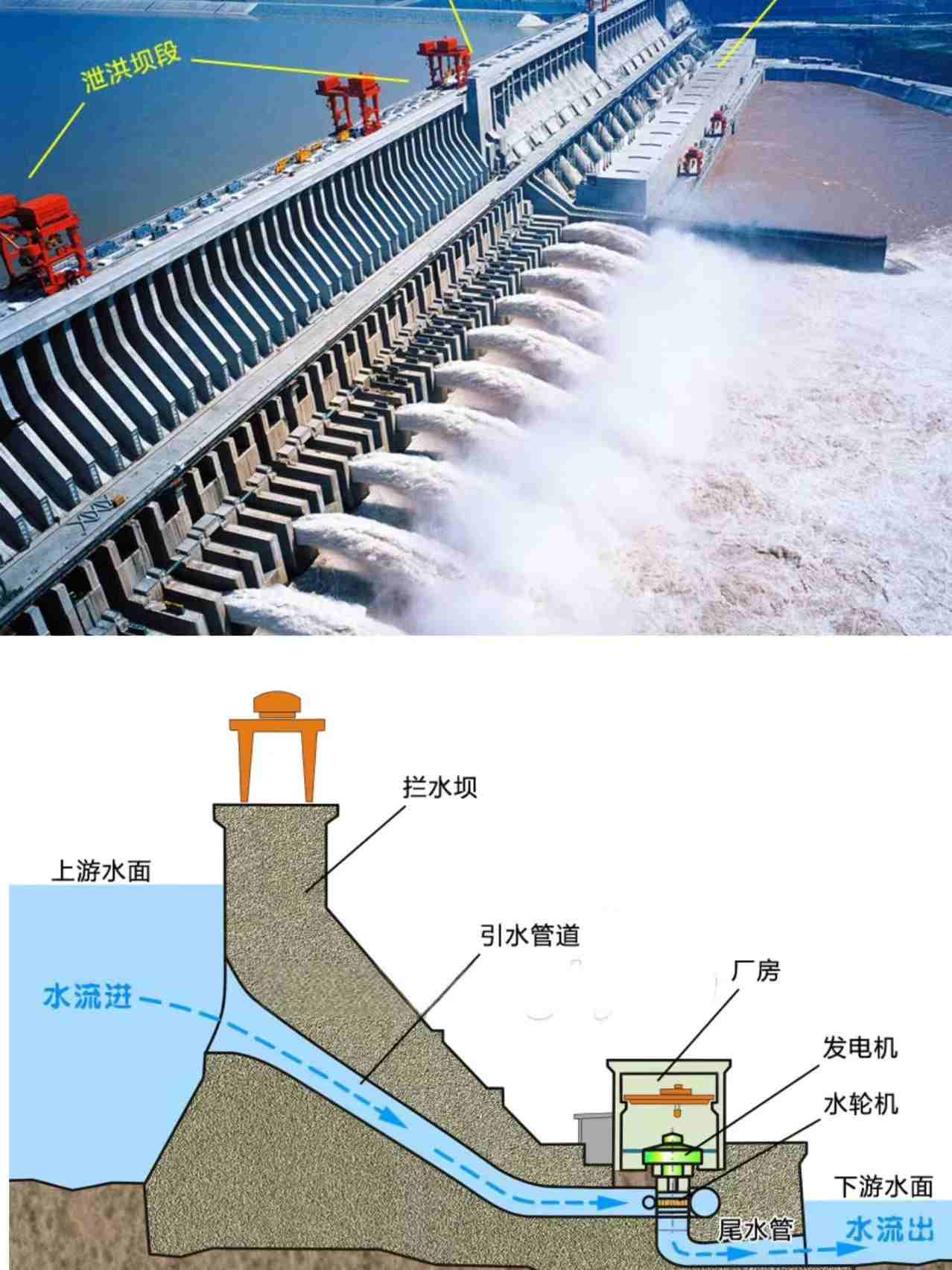

       發電站:壩式（中高水頭中上游）





       河床式（低水頭大流量中下游）

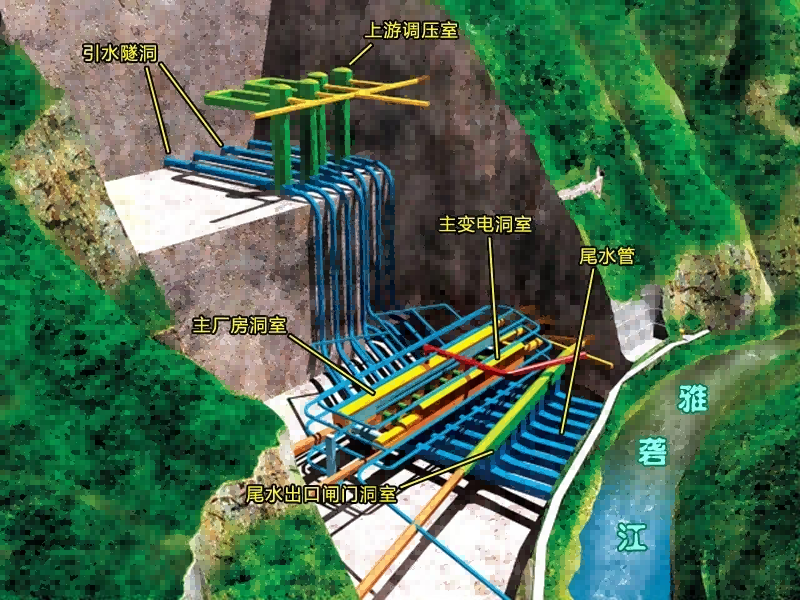

       引流式（流量小、坡降大、中上游）





       水輪機反擊式：混流HL（大量場合）

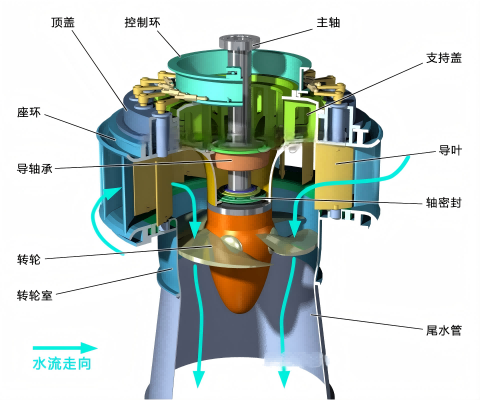

       軸流ZL（中低水頭、大Q）

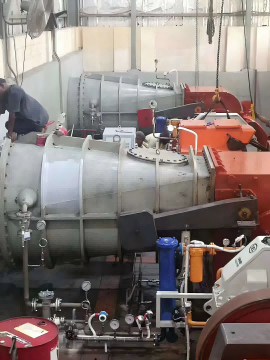

       貫流式GL（低水頭、大Q）

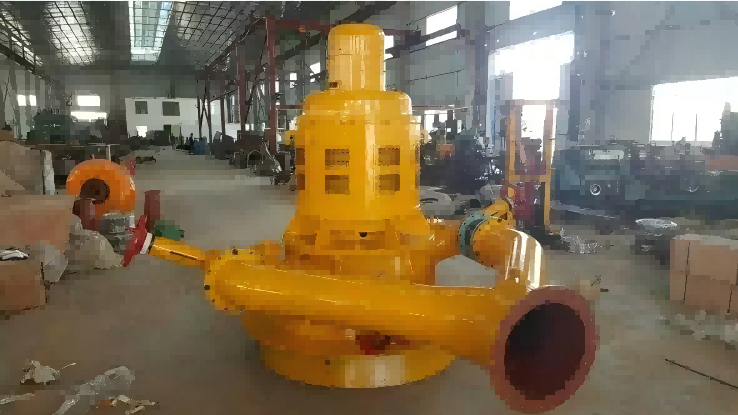

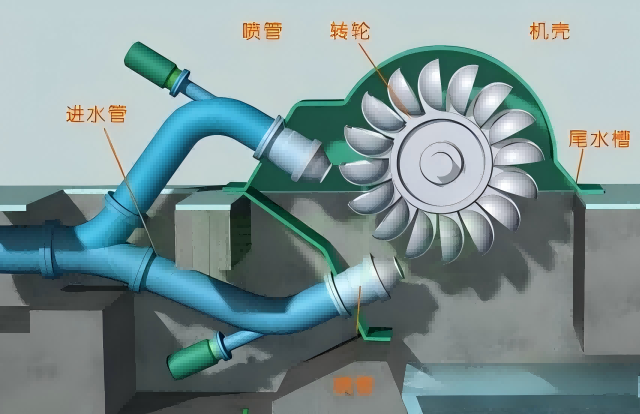

       沖擊式：水斗式CJ（高水頭，小Q）



       斜擊式XJ（中小水電站）



       雙擊式SJ（小水電站）

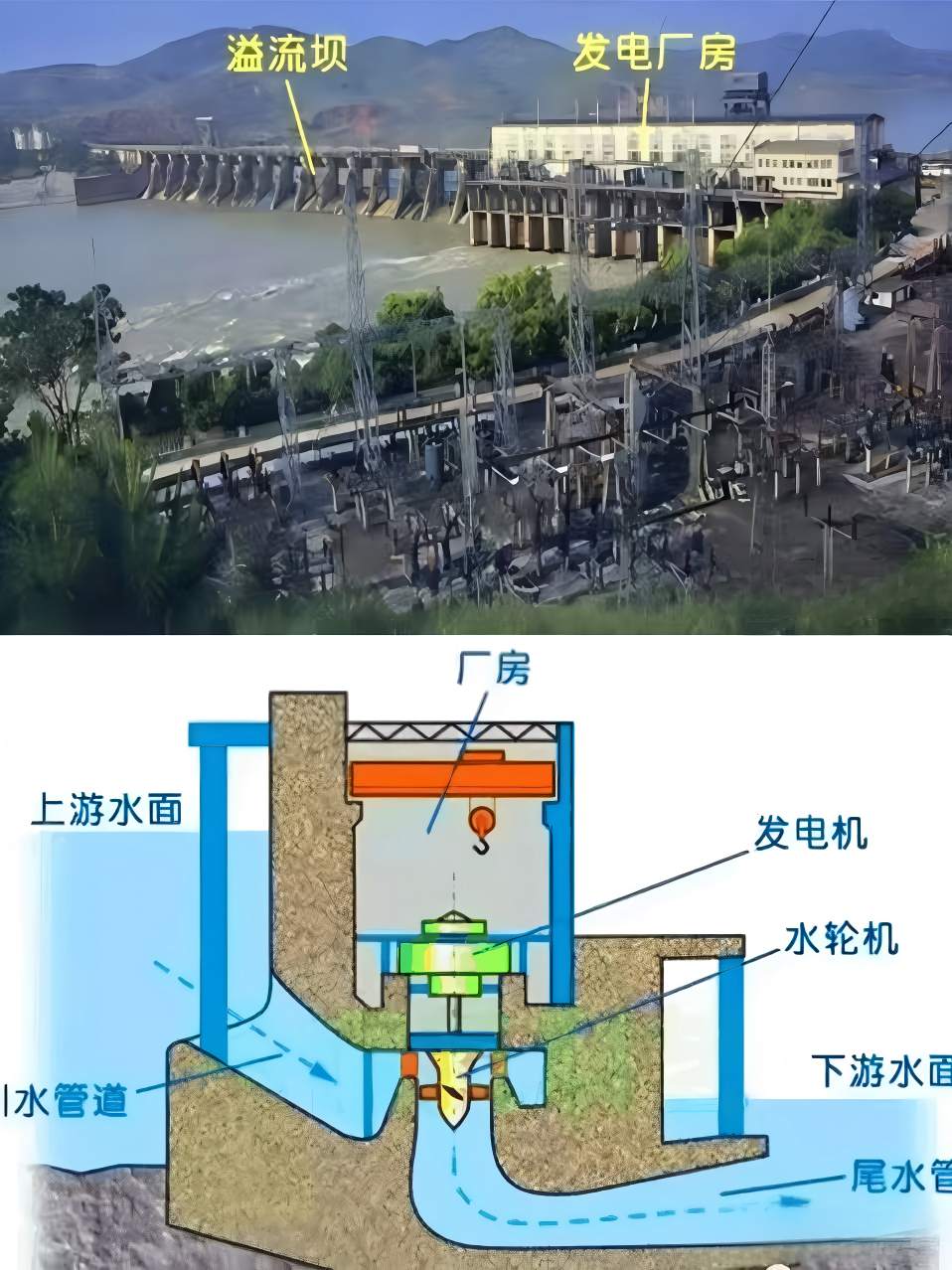

       河床式水電站大多建造在河流中下游河道底坡平緩的河段上。水電站廠房與壩排成一體，共同阻擋河水，這種壩一般不高，中小水電站水頭為10m左右，主要靠流量大出力，屬低水頭大流量型水電站。河床式水電站水頭低，不會形成大面積水庫，通常建在河流的中下游。河床式水電站樞紐最常見的布置方式是泄水閘（或溢流壩）在河床中部，廠房建在一邊或兩邊。

泵站：灌溉泵站、排水泵站、灌排結合泵站。主泵房（廠房）、輔機房、進水建筑物（前池、進水池）、出水建筑物（出水管道、壓力水箱、出水池）。

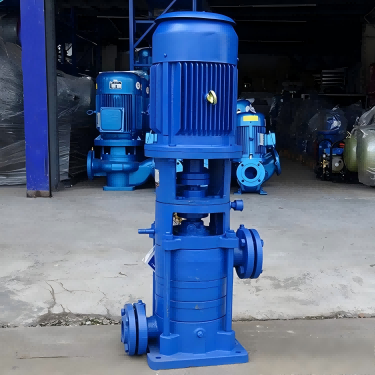

       水泵：立式

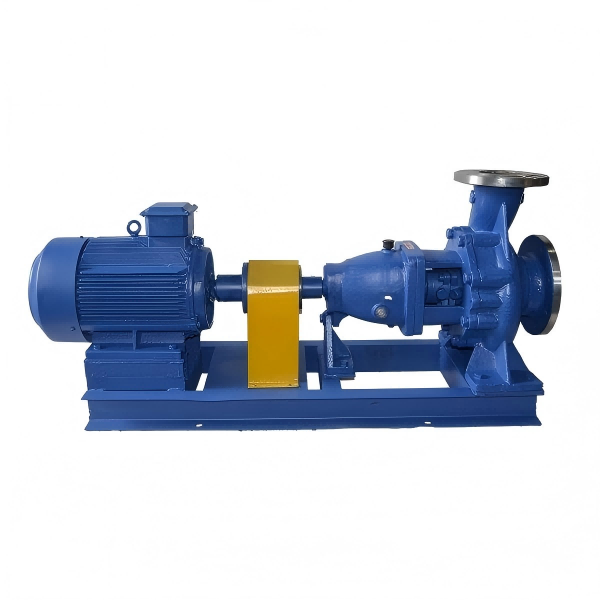

        臥式



       斜式

       揚程：低10m-中60m高。
