“天空地水工”一體化監測感知網—“空”（天氣雷達、紅外/熱成像設備）

---

       2026年全國水利工作會議上，水利部部長李國英發布重要講話，針對“十五五”目標實施，提到繼續完善“天空地水工”一體化監測感知系統，同時針對2026年水利重點工作，要系統謀劃推進數字孿生水利體系建設，構建“天空地水工”一體化監測感知系統。

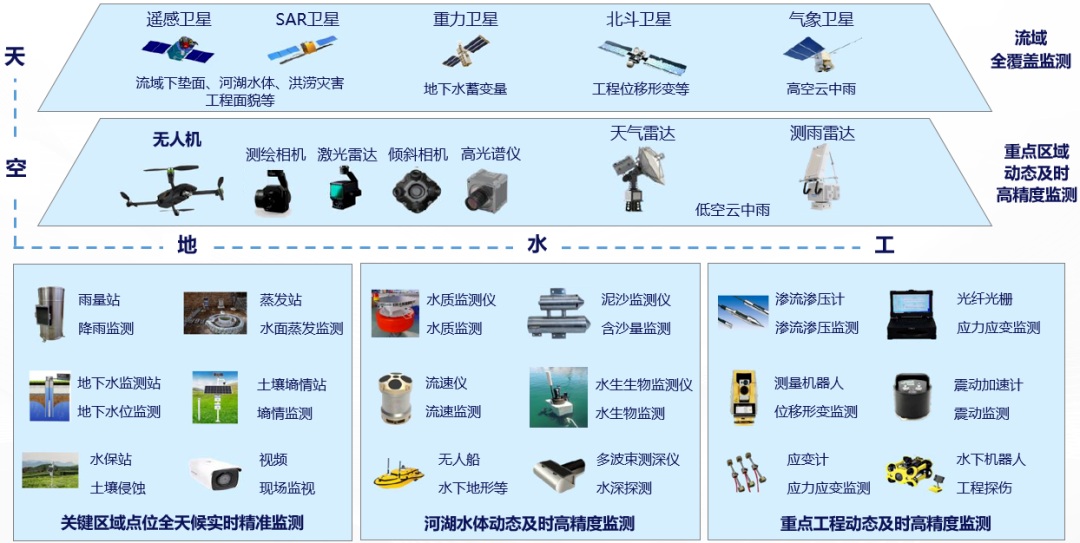

       “空”主要是利用無人機、高塔等設施設備，搭載激光雷達、天氣雷達、測雨雷達等監測儀器，實現對水域岸線、蓄滯洪區、山洪易發區等重點區域的地形、雨水情等要素監測采集，實現針對中小尺度高精度動態信息的監測感知。



（一）天氣雷達

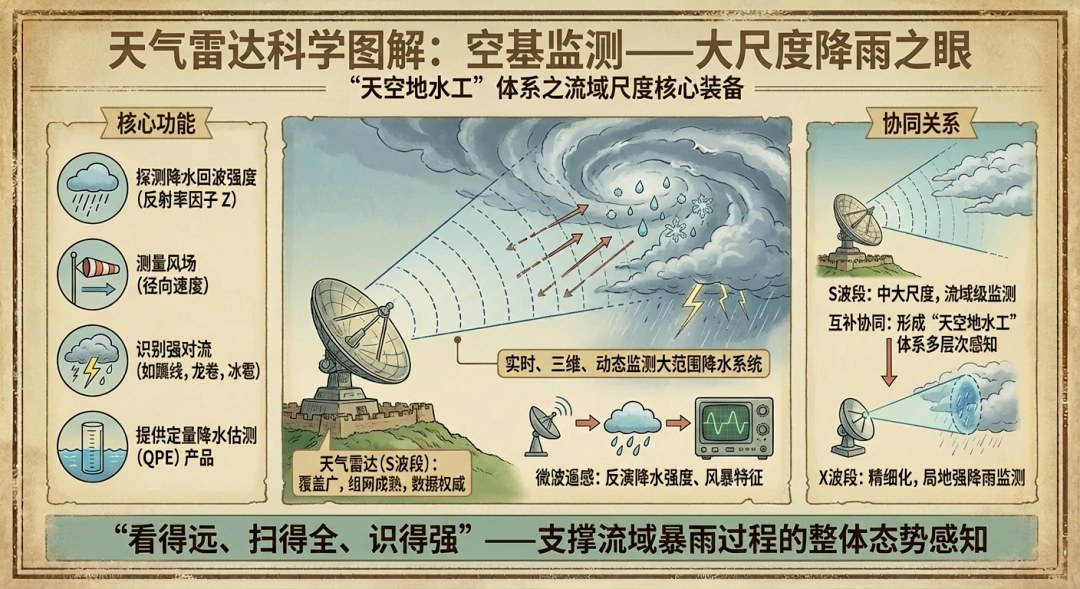

       在“天空地水工”一體化監測感知體系中，天氣雷達是“空”基監測層的重要組成部分，主要用于對大范圍降水系統、強對流天氣和風暴結構進行實時、三維、動態監測。

       天氣雷達是一種主動式微波遙感設備，通過向大氣發射電磁波并接收降水粒子（雨滴、冰晶等）的后向散射信號，反演降水強度、移動方向、垂直結構及風暴特征，常用于探測降水回波強度、測量風場、識別強對流以及提供定量降水估測產品。雖然其空間分辨率略低于水利專用測雨雷達（X波段），但憑借覆蓋廣、組網成熟、數據權威等優勢，在流域尺度水旱災害防御中發揮著不可替代的作用。

       在“天空地水工”體系中，天氣雷達是實現“中大尺度、流域級”空中降雨監測的核心裝備，其作用可概括為：“看得遠、掃得全、識得強”，支撐流域暴雨過程的整體態勢感知。

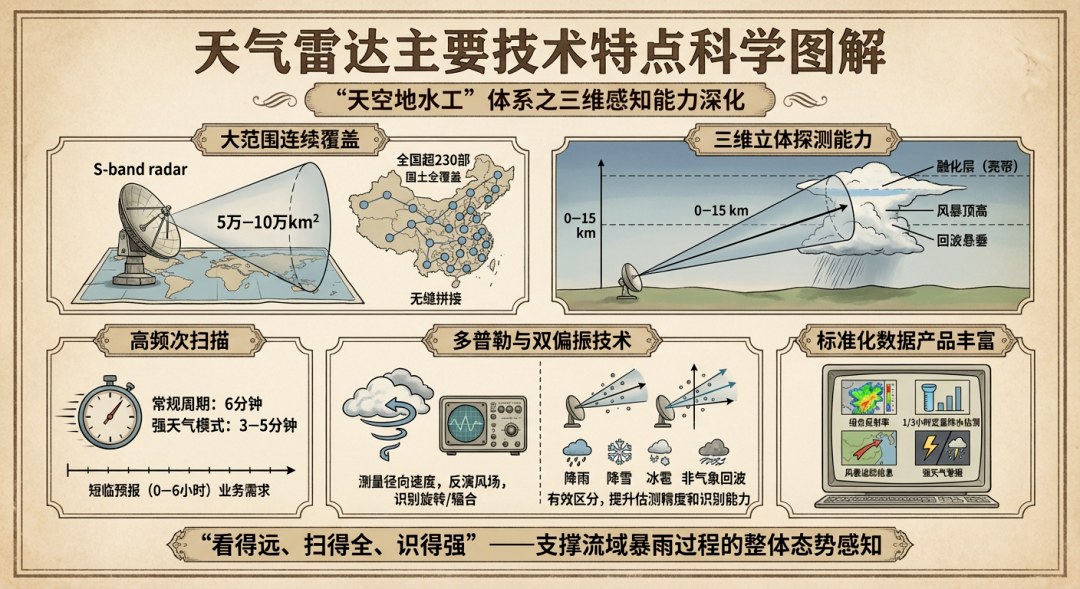

天氣雷達的主要技術特點

1、大范圍連續覆蓋

       單部S波段雷達可覆蓋5萬~10萬km²區域。全國已建成超230部新一代天氣雷達，基本實現國土全覆蓋、重點流域無縫拼接。

2、三維立體探測能力

       天氣雷達可獲取0~15 km高度的降水垂直剖面。同時，支持識別融化層（亮帶）、風暴頂高、回波懸垂等強對流特征。

3、多普勒與雙偏振技術

       天氣雷達的多普勒功能，用于測量降水粒子徑向速度，反演風場、識別旋轉/輻合；以及近年推進的雙偏振升級，再結合差分反射率、相關系數等參數可以有效區分降雨、降雪、冰雹以及非氣象回波（如昆蟲、地物），顯著提升降水估測精度和強天氣識別能力。

4、高頻次掃描

       常規體掃周期平均6分鐘（強天氣模式可縮短至3~5分鐘），能夠滿足短臨預報（0~6小時）業務需求。

5、標準化數據產品豐富

       可以提供多種標準產品供水利使用，例如：組合反射率、1小時/3小時定量降水估測、風暴追蹤信息、強天氣警報（如雷暴大風、冰雹概率）等。

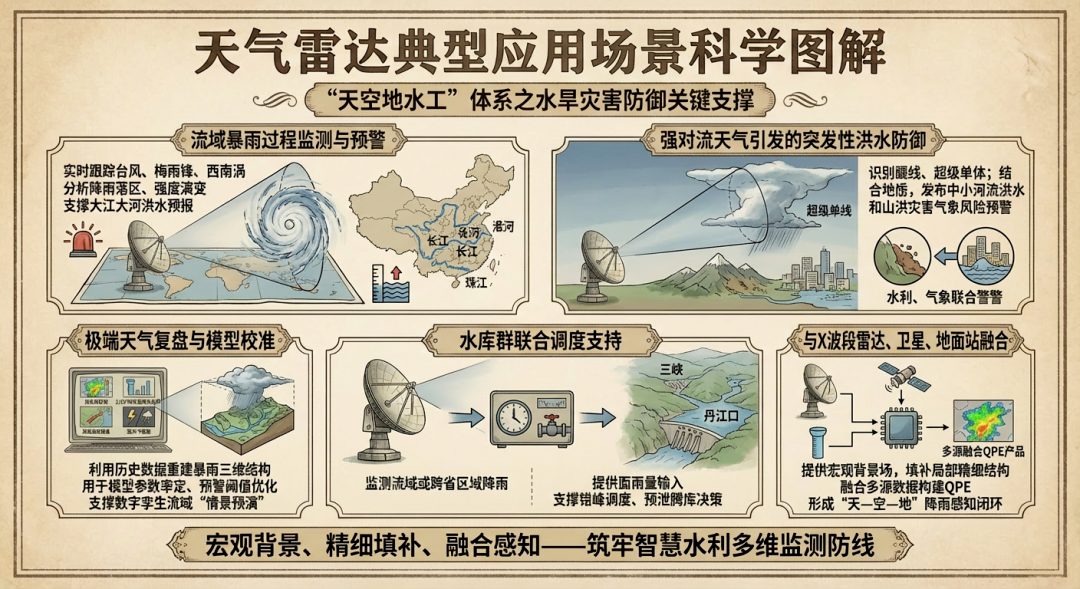

天氣雷達的典型應用場景

1、流域暴雨過程監測與預警

       可以實時跟蹤臺風、梅雨鋒、西南渦等大尺度系統，分析降雨落區、強度演變、和持續時間，支撐大江大河的洪水預報和應急響應。

2、強對流天氣引發的突發性洪水防御

       識別颮線、超級單體等可能引發山洪或城市內澇的系統，同時結合地質條件，支撐發布中小河流洪水和山洪災害氣象風險預警（水利、氣象聯合發布）。

3、水庫群聯合調度支持

       可以監測整個流域或跨省區域的降雨分布，為三峽、丹江口等大型水庫提供上游面雨量輸入，支撐錯峰調度和預泄騰庫決策。

4、極端天氣復盤與模型校準

       利用歷史雷達數據重建暴雨三維結構，可用于水文模型參數率定、預警閾值優化，支撐數字孿生流域的“情景預演”。

5、與X波段雷達、衛星、地面站融合

       天氣雷達提供宏觀背景場，X波段雷達填補局部精細結構，再融合衛星紅外云圖、地面雨量站，構建多源融合降雨評估產品，形成“天—空—地”降雨感知閉環。

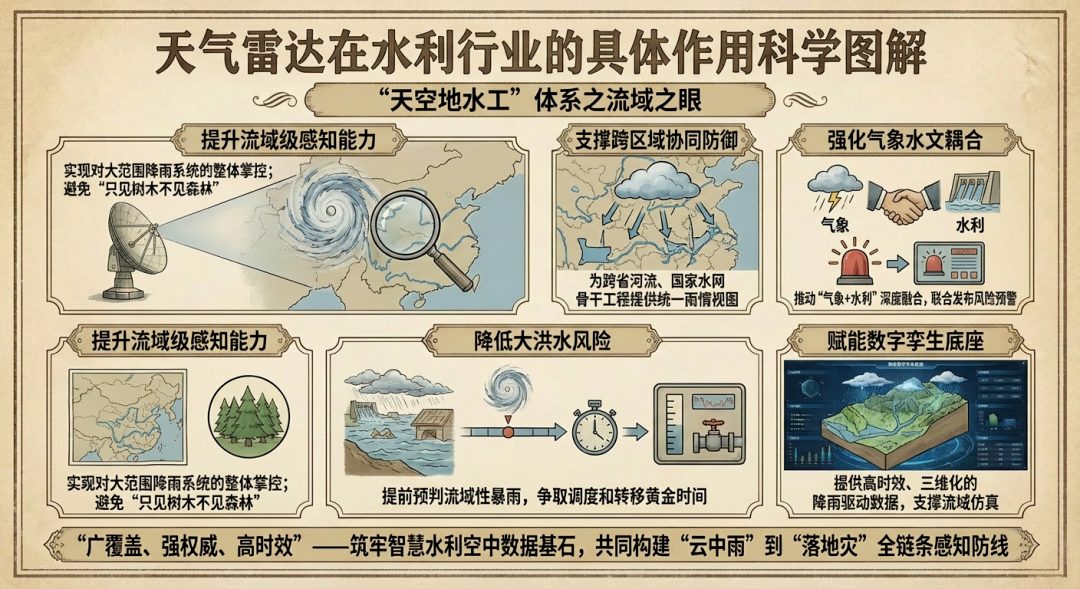

       天氣雷達是“天空地水工”體系中“空”基感知的“流域之眼”。它以廣覆蓋、強權威、高時效的特點，為水利行業提供了大尺度降水系統的全景視圖，是防御流域性洪水、應對極端天氣事件的“第一道情報源”。

       盡管其分辨率不及X波段測雨雷達，但通過與后者、衛星、地面站及無人機等手段多源融合、優勢互補，共同構建起從“云中雨”到“落地災”的全鏈條感知防線，為現代水治理和智慧水利筑牢空中數據基石。

（二）紅外/熱成像設備

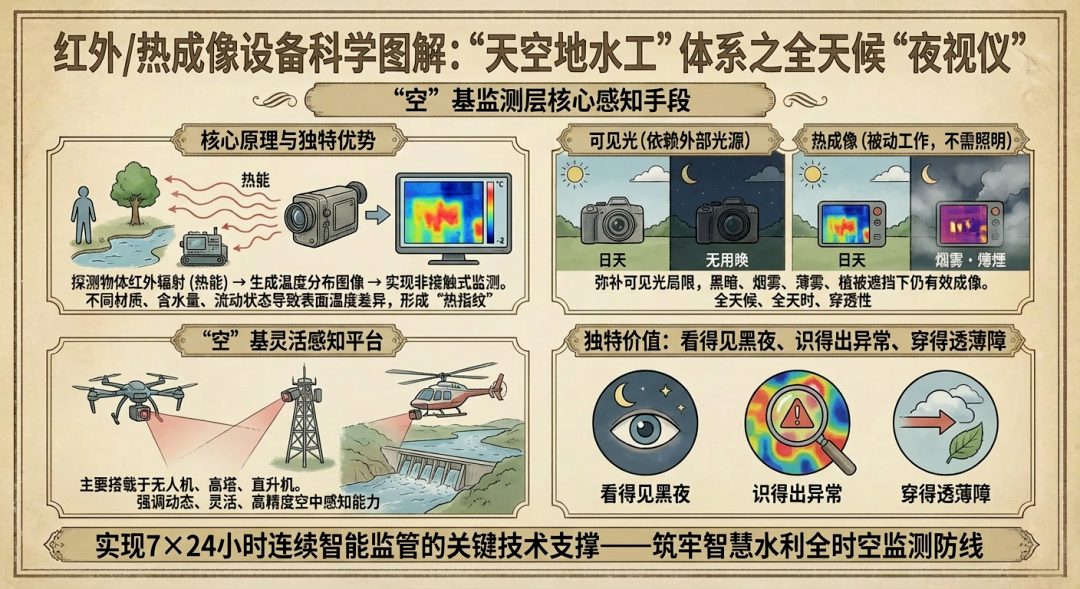

       “天空地水工”一體化監測感知體系中，紅外/熱成像設備是“空”基監測層的重要感知手段之一。它通過探測物體自身發出的紅外輻射（熱能），生成溫度分布圖像（不同物體因材質、含水量、流動狀態等差異，表面溫度不同），實現對水利對象在夜間、霧天、無光照或隱蔽條件下的非接觸式監測，具有獨特的全天候、全天時、穿透性優勢。

       與可見光相機依賴外部光源不同，熱成像完全被動工作，不需照明，因此在黑暗、煙霧、薄霧、植被遮擋等復雜環境下仍能有效成像。

       在“天空地水工”體系中，紅外/熱成像設備獨特價值在于“看得見黑夜、識得出異常、穿得透薄障”。它彌補了可見光設備在時間維度（夜間）和環境維度（惡劣天氣）上的局限，是實現7×24小時連續智能監管的關鍵技術支撐。

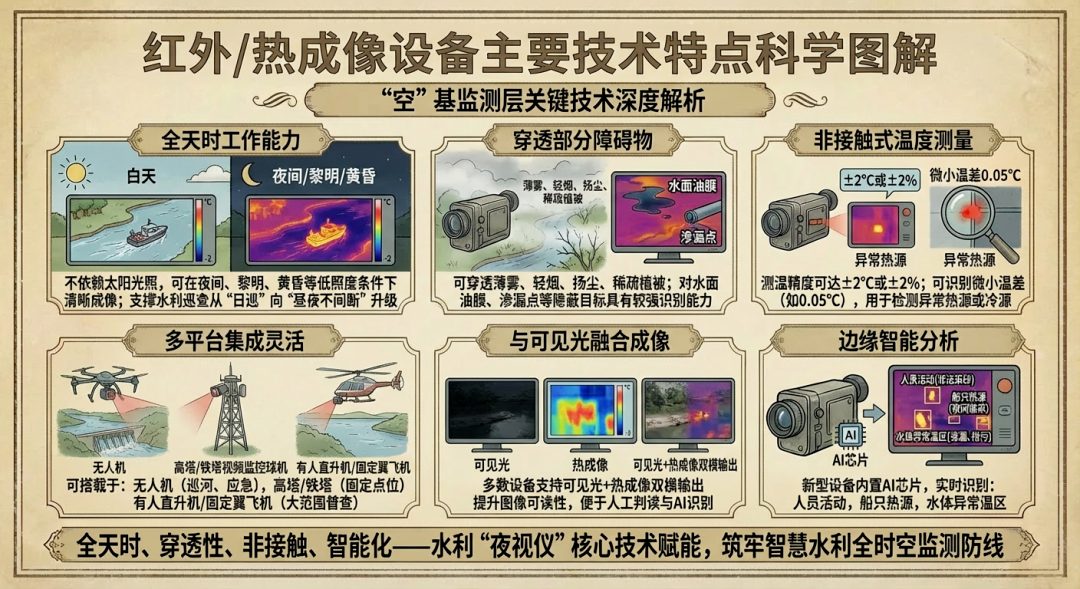

紅外/熱成像設備的主要技術特點

1、全天時工作能力

       不依賴太陽光照，可在夜間、黎明、黃昏等低照度條件下清晰成像，支撐水利巡查從“日巡”向“晝夜不間斷”升級。

2、穿透部分障礙物

       可穿透薄霧、輕煙、揚塵、稀疏植被，對水面油膜、滲漏點等隱蔽目標具有較強識別能力。

3、非接觸式溫度測量

       測溫精度可達 ±2°C 或 ±2%（高端設備），可識別微小溫差（如0.05°C），用于檢測異常熱源或冷源。

4、多平臺集成靈活

       可搭載無人機（用于輕量化熱像儀廣泛用于巡河、應急）；可搭載高塔/鐵塔視頻監控球機（用于固定點位長期值守）；以及搭載有人直升機、固定翼飛機，進行大范圍的普查（如大型水庫滲漏排查）。

5、與可見光融合成像

       多數設備支持可見光+熱成像雙模輸出，提升圖像的可讀性，也便于人工判讀與AI識別。

6、邊緣智能分析

       新型熱成像設備內置AI芯片，可實時識別人員活動（非法采砂、游泳）、船只熱源（夜間偷采）和水體異常溫區（滲漏、排污）等。

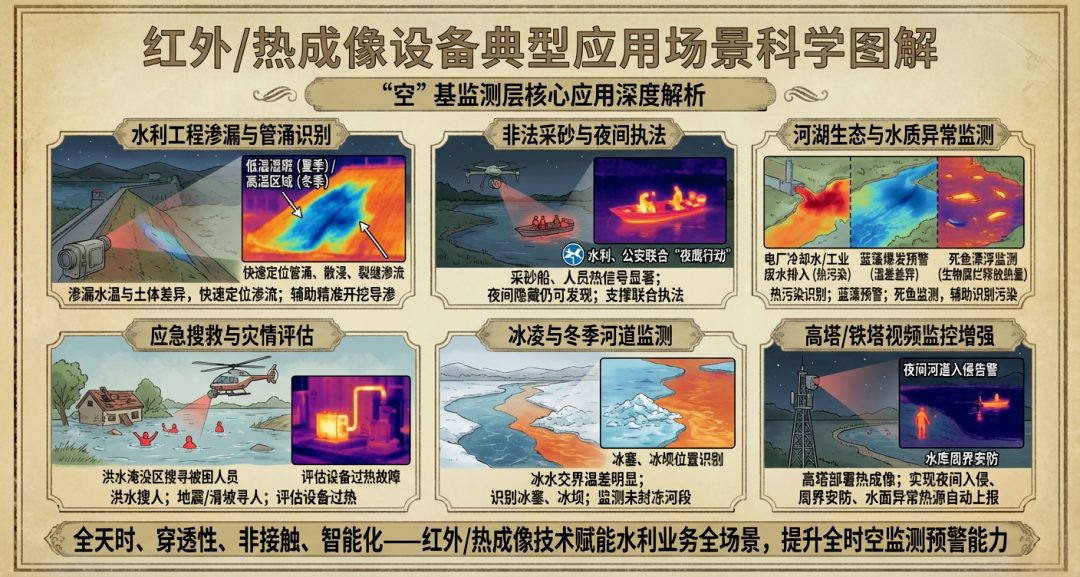

紅外/熱成像設備的典型應用場景

1、水利工程滲漏與管涌識別

       大壩或堤防滲漏水溫通常低于或高于周圍土體（取決于水源與季節），如果大壩背水坡、堤防背河側出現低溫濕斑（夏季）或高溫區域（冬季），熱成像可快速定位管涌、散浸、裂縫滲流位置，輔助搶險人員精準開挖導滲。

2、非法采砂與夜間執法

       采砂船發動機、人員活動能夠產生熱信號，即使關閉燈光、隱藏船只，仍可被熱成像設備發現，支撐水利、公安聯合開展“夜鷹行動”。

3、河湖生態與水質異常監測

       紅外/熱成像設備作用于熱污染識別（電廠冷卻水、工業廢水排入河道形成局部高溫區）、藍藻爆發預警（藻華聚集區因代謝產熱或遮蔽效應，表面溫度與清水區存在差異）、死魚漂浮監測（生物腐爛過程釋放熱量，可輔助識別污染事件）。

4、應急搜救與災情評估

       洪水淹沒區搜尋被困人員（人體熱信號突出）、地震/滑坡后尋找幸存者，同時也可評估水電站、泵站設備過熱故障。

5、冰凌與冬季河道監測

       冰水交界處溫度差異明顯，可識別冰塞、冰壩位置，支撐防凌調度；監測未封凍時期的河段（可能存在水流動力風險）。

6、高塔/鐵塔視頻監控增強

       在通信鐵塔上部署熱成像云臺，實現夜間河道入侵告警、水庫周界安防和水面異常熱源自動上報等。

       紅外/熱成像設備是“天空地水工”體系中“空”基感知的“夜視之眼”與“溫度之手”。它以全天候、非接觸、溫敏識別的獨特優勢，解決了水利監管中“看不見、查不著、防不住”的夜間與隱蔽場景難題。

       無論是工程安全、執法巡查，還是應急救援、生態監管，熱成像技術都已成為現代智慧水利不可或缺的“暗夜利器”。隨著AI與多源感知融合深化，其在數字孿生流域和水工程安全運行中的作用將愈發關鍵。

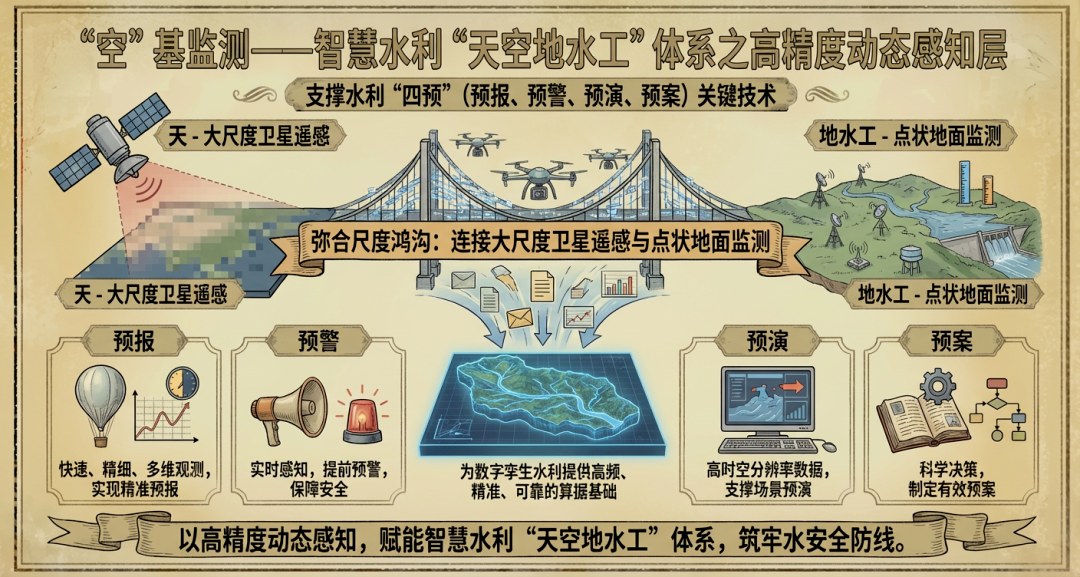

       總結，“空”在“天空地水工”體系中扮演著高精度動態感知層的角色，是實現水利“四預”（預報、預警、預演、預案）功能的關鍵支撐。它包括無人機、高塔等設施設備，搭載激光雷達、天氣雷達、測雨雷達等監測儀器，通過空中平臺對重點區域進行快速、精細、多維觀測，有效彌合了大尺度衛星遙感與點狀地面監測之間的尺度鴻溝，為數字孿生水利提供高頻、精準、可靠的算據基礎。
